ハトメ（アイレット）打ち機　

























６５−０１

動力４連ハトメ打ち機
リングバインダー金具取付専用機。
ハトメ位置は固定となります。
機械本体のタンクにハトメを入れるだけで自動で流れハトメ打ち作業をします。
リングバインダー金具の４ヶ所のハトメ打ちを同時に行ない、表紙に取付作業をします。
表紙材質が紙質の場合予めの穴あけ作業は必要ありません。
（ハトメ打ちと同時に穴あけします）
モーター作動により金具取付はトメ打ち作業をします。
リングバインダー金具サイズ高さ８０ｍｍまで取付出来ます。
足踏みペダルスイッチ方式。
作業台上当て定規３点スイッチ方式。（オプション設定）
奥行　３００ｍｍ
　　　　３６０ｍｍ（オプション設定）




作業台高さ　９００ｍｍ
重量　約４２０ｋｇ
大きさ　７１０ｘ７５０ｘ１５２０ｍｍ（幅ｘ奥行ｘ高）
電源　３相２００

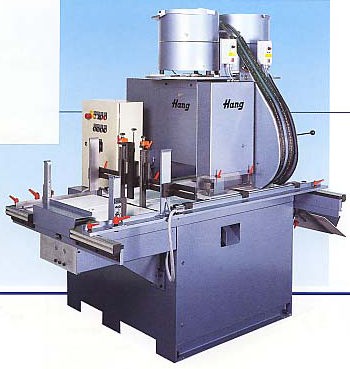

３６５−０１

動力２連ラドーハトメ打ち機
リングバインダー表紙の特殊ハトメ（ラドーハトメ）打ちをします。
ハトメの間隔は固定になります。
機械本体のタンクにハトメを入れるだけで自動で流れハトメ打ち作業をします。
表紙材質が紙質の場合予めの穴あけ作業は必要ありません。
（穴あけ作業とハトメ打ちを行ないます）
積み重ねた表紙を自動で運びハトメ打ち作業します。

表紙サイズとハトメ打ち位置
　Ａ=２６０〜４２０ｍｍ
　B=１６０〜４３０ｍｍ
　C=１６０〜３５０ｍｍ



作業台高さ　９００ｍｍ
機械作動　４０/毎分
重量　１４００ｋｇ
大きさ　２２５０ｘ１５００ｘ２１００ｍｍ
　　　　　（幅ｘ奥行ｘ高）
電源　２００V３相





１１５ー０５

動力指穴アイレット打ち機
バインダーの背表紙の指穴用の大型ハトメ
（アイレット）打ちをします。
機械本体のタンクにハトメを入れるだけで自動で
流れハトメ打ち作業をします。
表紙材質が紙質の場合予めの穴あけ作業は必要ありません。
（穴あけ作業とハトメ打ちを行ないます）
作業台上当て定規に３点式スイッチ方式。

奥行　２００ｍｍ
作業台高さ　９００ｍｍ
重量　約３７０ｋｇ
大きさ　５５０ｘ５５０ｍｍ（幅ｘ奥行）
電源　３相２００V
機械作動サイクル　０．７秒
